電子設備通過發送數據位從而實現相互交談。位是二進制的，只能是1或0。通過電壓的快速變化，位從一個設備傳輸?shù)搅硪粋€(gè)設備。在以5V工作的系統中，“0”通過0V的短脈沖進行通信，而“1”通過5V的短脈沖進行通信。

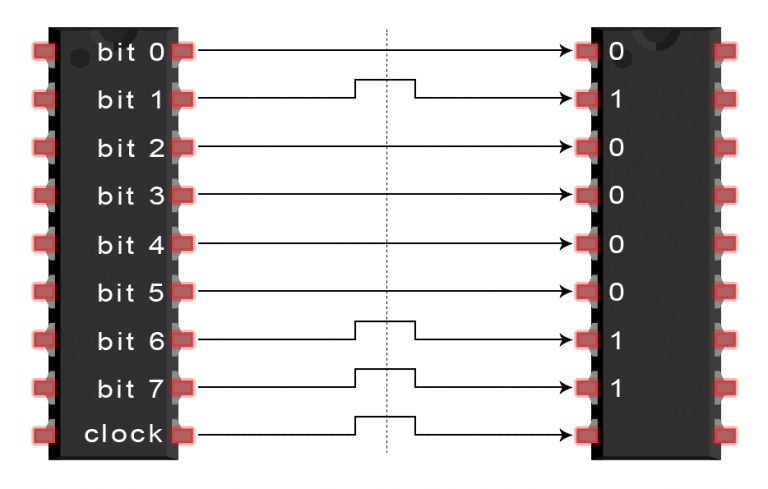

數據位可以通過并行或串行的形式進行傳輸。 在并行通信中，數據位在導線上同時傳輸。下圖顯示了二進制（01000011）中字母“C”的并行傳輸：

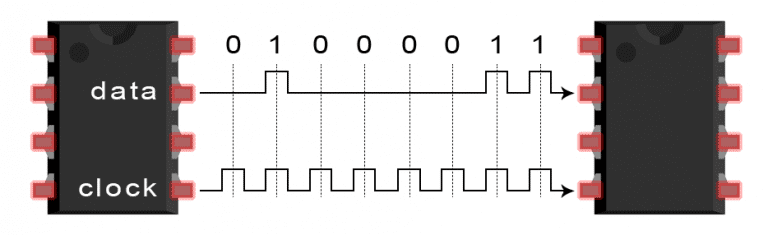

在串行通信中，位通過單根線一一發送。下圖顯示了二進制（01000011）中字母“C”的串行傳輸：

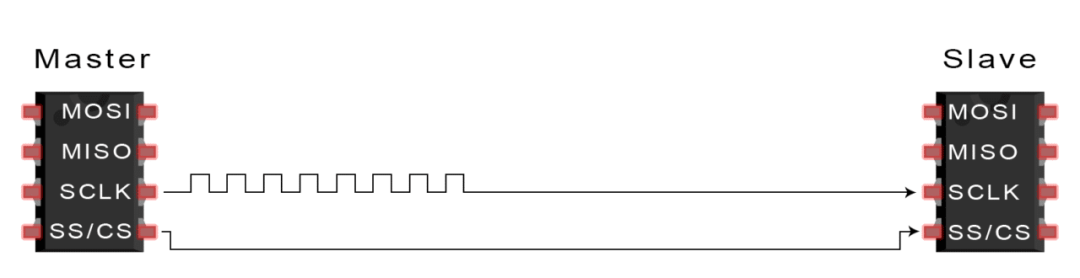

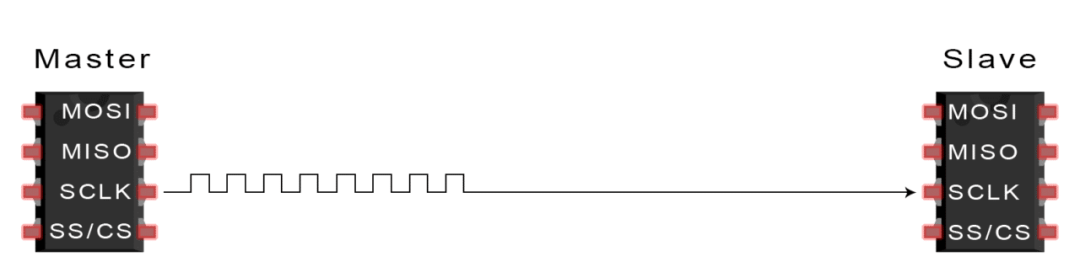

每個時鐘周期傳輸一位數據，因此數據傳輸?shù)乃俣热Q于時鐘信號的頻率。 時鐘信號由于是主機配置生成的，因此SPI通信始終由主機啟動。

設備共享時鐘信號的任何通信協議都稱為同步。SPI是一種同步通信協議，還有一些異步通信不使用時鐘信號。 例如在UART通信中，雙方都設置為預先配置的波特率，該波特率決定了數據傳輸?shù)乃俣群蜁r(shí)序。

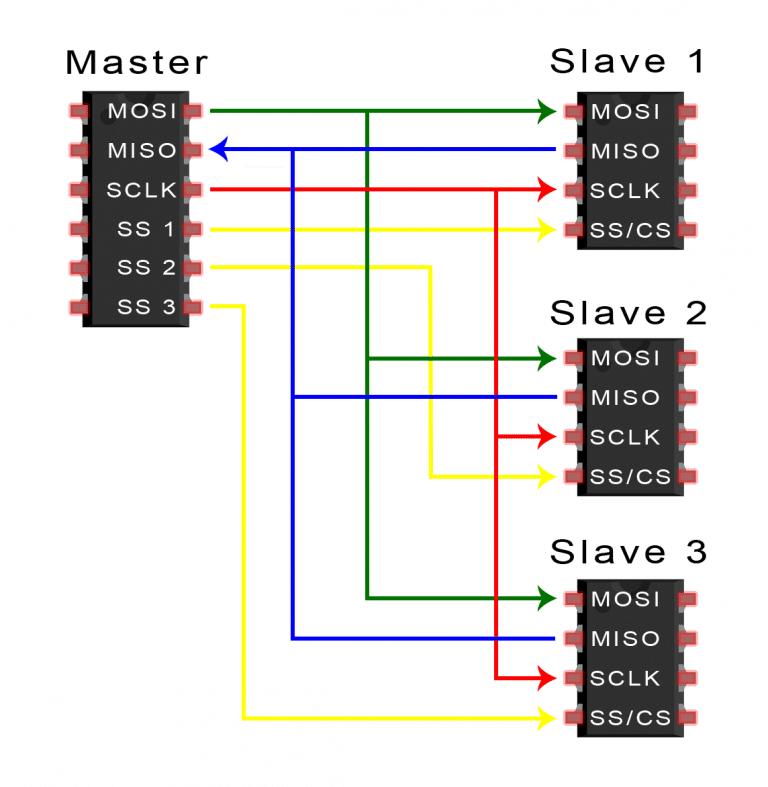

主機通過拉低從機的CS/SS來使能通信。 在空閑/非傳輸狀態下，片選線保持高電平。在主機上可以存在多個CS/SS引腳，允許主機與多個不同的從機進行通訊。

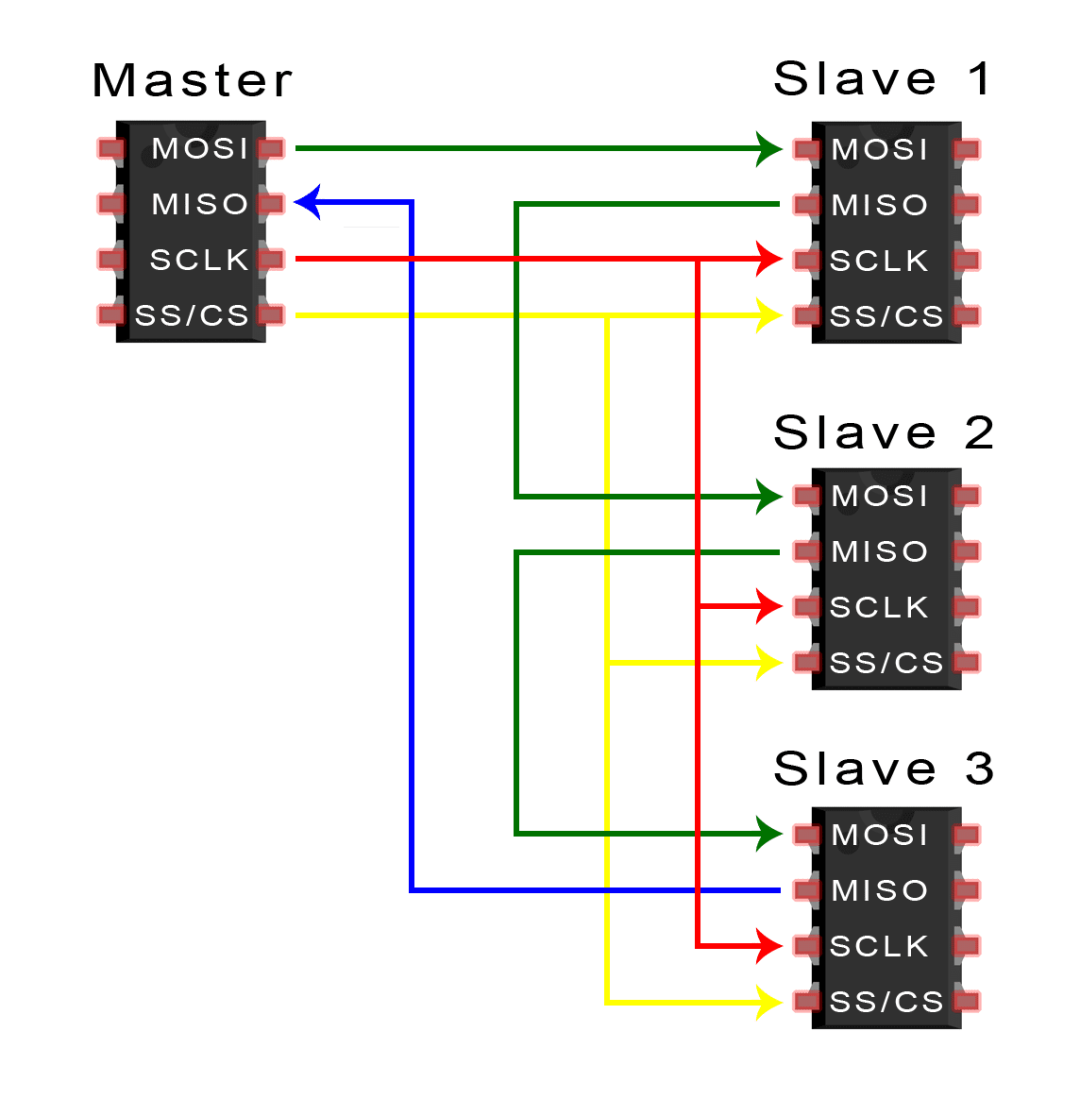

如果主機只有一個片選引腳可用，則可以通過以下方式連接這些從器件：

2. 主機拉低SS / CS引腳，激活從機

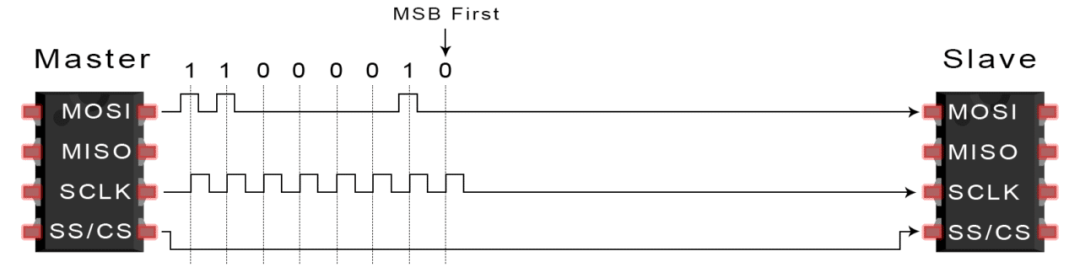

3. 主機通過MOSI將數據發送給從機

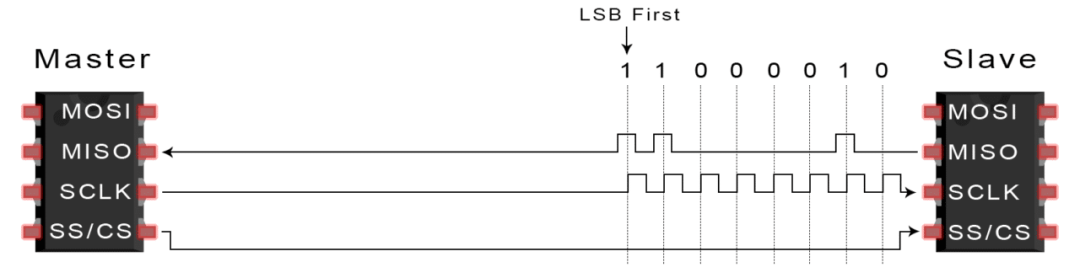

4. 如果需要響應，則從機通過MISO將數據返回給主機

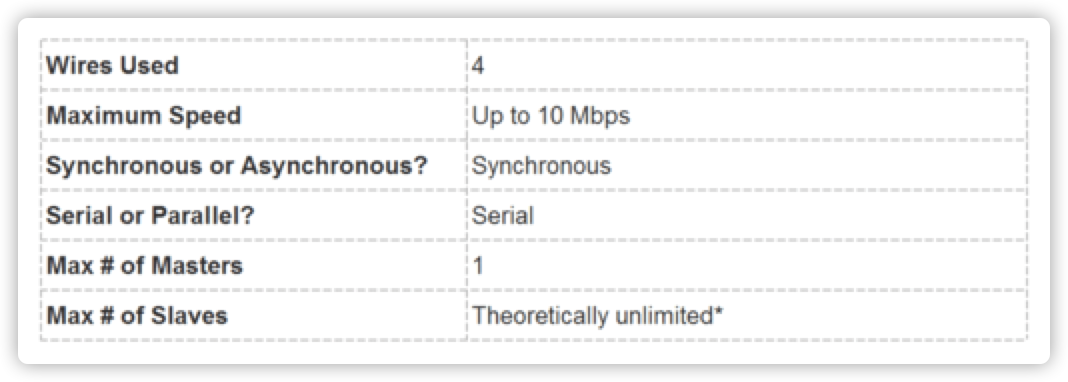

使用SPI有一些優點和缺點，如果在不同的通信協議之間進行選擇，則應根據項目要求進行充分考量。

工作原理

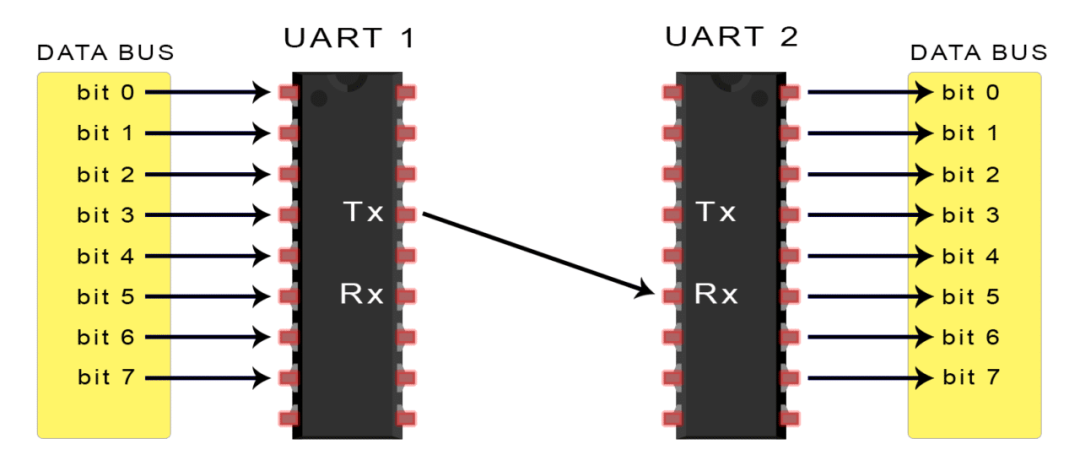

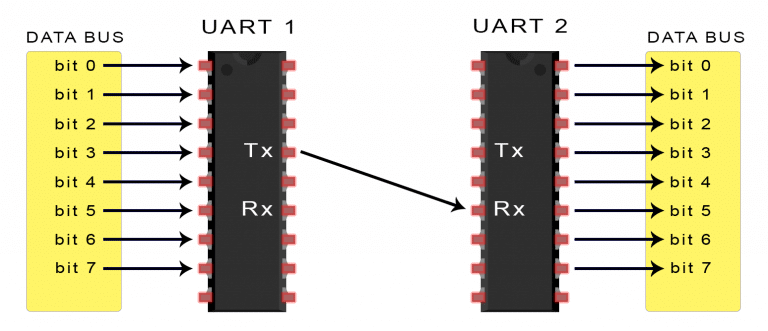

UART數據傳輸線通常在不傳輸數據時保持在高電壓電平。開始傳輸時發送UART在一個時鐘周期內將傳輸線從高電平拉低到低電平，當接收UART檢測到高電壓到低電壓轉換時，它開始以波特率的頻率讀取數據幀中的位。

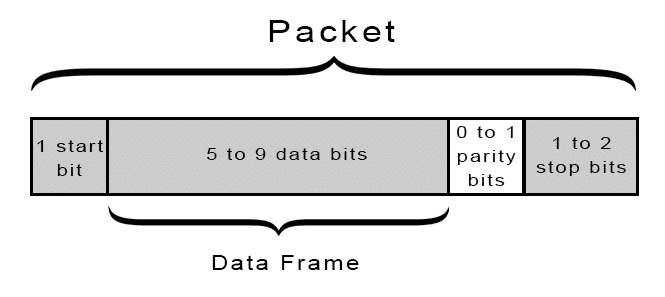

數據幀：

數據幀內包含正在傳輸?shù)膶?shí)際數據。如果使用奇偶校驗位，則可以是5位，最多8位。如果不使用奇偶校驗位，則數據幀的長度可以為9位。

校驗位：

奇偶校驗位是接收UART判斷傳輸期間是否有任何數據更改的方式。接收UART讀取數據幀后，它將對值為1的位數進行計數，并檢查總數是偶數還是奇數，是否與數據相匹配。
