Magntek麥歌恩代理商磁開關 - 低壓高速系列MT1401EN MT3411EN MT8162

麥歌恩磁開關 - 低壓高速系列產品使用BCD工藝，芯片內集成了霍爾感應元件。2.8V~24V工作電壓，配有反向電壓保護能力以及過流保護能力...

在線咨詢 QQ咨詢

產品概述

麥歌恩磁開關 - 低壓高速系列產品使用BCD工藝，芯片內集成了霍爾感應元件。2.8V~24V工作電壓，配有反向電壓保護能力以及過流保護能力，400KHz的采樣頻率。并且具有優良的溫度補償，使得芯片能工作在-40～150℃環境之中，并保持良好的性能和一致性。推薦應用：電助力自行車、電動車等。雙路輸出：內置兩個鎖存型霍爾感應IC, 并保持固定的距離，使得兩路輸出的信號產生相位差，可取一路獲得速度信號，通過判斷兩路速度信號的前后相位可做方向判斷。推薦應用：汽車門窗/天窗防夾、汽車電動尾門開合、汽車座椅位置調節、通訊基站天線轉角調整等。

型號	類型	采樣頻率 (Hz)	供電電壓 (V)	功耗 (mA)	工作溫度 (℃)	工作點 (Gs)	釋放點 (Gs)	輸出形式	封裝形式
MT8111	單極開關	400K	2.8~24	3.5	-40~150	110	80	開漏輸出	SOT-23, Small SOT-23, Flat TO-92
MT8161	鎖存開關	400K	2.8~24	3.5	-40~150	20	-20	開漏輸出	SOT-23, Small SOT-23, Flat TO-92,WLCSP
MT8162	鎖存開關	400K	2.8~24	3.5	-40~150	60	-60	開漏輸出	SOT-23, Small SOT-23
MT8911	單極開關	100K	2.7~24	4.5	-40~150	140	105	開漏輸出	SOT-23
MT8912	單極開關	100K	2.7~24	4.5	-40~150	255	210	開漏輸出	SOT-23
MT8962	鎖存開關	100K	2.7~24	4.5	-40~150	25	-25	開漏輸出	SOT-23, Small SOT-23
MT8181	鎖存開關	400K	2.8~24	3.5	-40~150	20	-20	內置10K上拉電阻	SOT-23, Small SOT-23, Flat TO-92
MT1401-EN	鎖存開關	400K	2.8~24	2.3	-40~150	24	-24	開漏輸出	SOT-23, Small SOT-23, Flat TO-92
MT3411-EN	鎖存開關	400K	2.8~24	2.3	-40~150	24	-24	內置10K上拉電阻	SOT-23, Flat TO-92
MT4409-EN	鎖存開關	400K	2.8~24	4.25	-40~150	45	-45	開漏輸出	Flat TO-92
MT3303-EN	全極開關	400K	2.8~24	2.3	-40~150	±150	±120	開漏輸出	SOT-23, Flat TO-92
MT8762	鎖存開關	100K	2.4~24	1.2	-40~150	20	-20	開漏輸出	SOT-23, Small SOT-23, Flat TO-92

雙路輸出

型號	類型	采樣頻率 (Hz)	供電電壓 (V)	功耗 (mA)	工作溫度 (℃)	工作點 (Gs)	釋放點 (Gs)	輸出形式	封裝形式
MT8901-SD	鎖存開關	100K	2.7~24	4.5	-40~150	25	-25	速度+方向	SOT-23-6L, Flat TO-94
MT8901-SS	鎖存開關	100K	2.7~24	4.5	-40~150	25	-25	速度+速度	SOT-23-6L, Flat TO-94
MT8902-SD	鎖存開關	100K	2.7~24	4.5	-40~150	75	-75	速度+方向	SOT-23-6L, Flat TO-94
MT8902-SS	鎖存開關	100K	2.7~24	4.5	-40~150	75	-75	速度+速度	SOT-23-6L, Flat TO-94
MT8911-DUAL	單極開關	100K	2.7~24	4.5	-40~150	140	105	雙路開漏	SOT-23-6L, Flat TO-94
MT8912-DUAL	單極開關	100K	2.7~24	4.5	-40~150	255	210	雙路開漏	SOT-23-6L, Flat TO-94

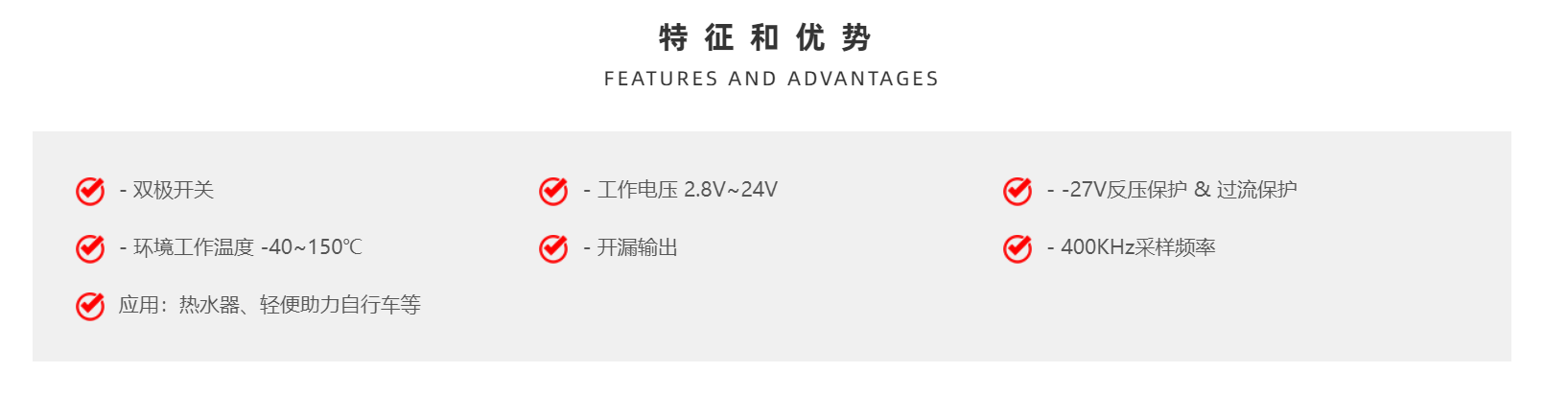

MT1401-EN系列采用BCD技術生產，具有高性能和高可靠性。霍爾LC內部包括片上電壓發生器、電源電壓為2.8V至24V的穩壓器、小信號放大器、動態抵消霍爾傳感器、施密特觸發器和具有過電流保護的開路漏極輸出。特征溫度補償技術使磁開關點穩定在較寬的溫度范圍內。其它關鍵特性如反向電壓保護、輸出電流保護和超過±6KV(HBM)的ESD水平使LC具有極強的魯棒性和容錯性，為汽車等應用環境提供了重要的保障。LTS極低的工作電壓2.8V也使它有可能增加外部電阻與電源針尖串聯，以更好地保護來自電源的高壓暫態當磁通密度(B)大于工作點(BOP)時，輸出啟動(低)，直到磁通密度(B)小于釋放點(BRP)，此時輸出停止(高)。
