碳化硅材料有很多優點，如禁帶寬度很大、臨界擊穿場強很高、熱導率很大、飽和電子漂移速度很高和介電常數很低。碳化硅具有載流子飽和速度高和熱導率大的特點，應用開關頻率可達到1MHz，在高頻應用中優勢明顯，其中碳化硅肖特基二極管（SiC JBS）耐壓可以達到6000V以上。相對應的，硅材料的禁帶寬度較低，在較低的溫度下硅器件本征載流子濃度較高，而高的漏電流會造成熱擊穿，這限制了器件在高溫環境和大功率耗散條件下工作。
       用碳化硅肖特基二極管替換快速PN 結的快速恢復二極管（FRD)，能夠明顯減少恢復損耗，有利于開關電源的高頻化，減小電感、變壓器等被動元件的體積，使開關電源小型化，并降低產品噪音。

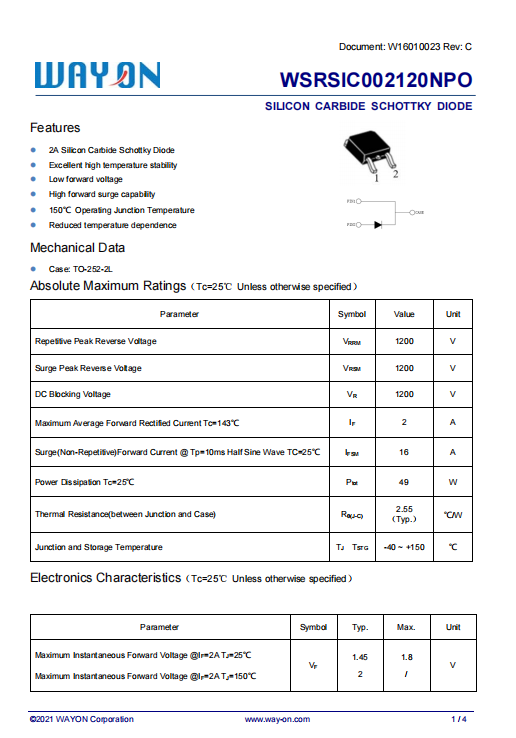

Wayon維安代理商|SiC Schottky Diode 碳化硅肖特基二極管:WSRSIC002120NPO
SILICON CARBIDE SCHOTTKY DIODE
Features
? 2A Silicon Carbide Schottky Diode
? Excellent high temperature stability
? Low forward voltage
? High forward surge capability
? 150℃ Operating Junction Temperature
? Reduced temperature dependence Mechanical Data
? Case: TO-252-2L Absolute Maximum Ratings（Tc=25℃ Unless otherwise specified）

Parameter Symbol Value Unit Repetitive Peak Reverse Voltage VRRM 1200 V Surge Peak Reverse Voltage VRSM 1200 V DC Blocking Voltage VR 1200 V Maximum Average Forward Rectified Current Tc=143℃ IF 2 A Surge(Non-Repetitive)Forward Current @ Tp=10ms Half Sine Wave TC=25℃ IFSM 16 A Power Dissipation TC=25℃ Ptot 49 W Thermal Resistance(between Junction and Case) Rθ(J-C) 2.55 （Typ.） ℃/W Junction and Storage Temperature TJ TSTG -40 ~ +150 ℃ Electronics Characteristics（Tc=25℃ Unless otherwise specified） Parameter Symbol Typ. Max. Unit Maximum Instantaneous Forward Voltage @IF=2A TJ=25℃ Maximum Instantaneous Forward Voltage @IF=2A TJ=150℃ VF 1.45 2 1.8 / V ?2021 WAYON Corporation www.way-on.com 1 / 4 SILICON CARBIDE SCHOTTKY DIODE WSRSIC002120NPO Total Capacitance @ f=1MHZ TJ=25℃ VR=0V Total Capacitance @ f=1MHZ TJ=25℃ VR=400V Total Capacitance @ f=1MHZ TJ=25℃ VR=800V C 135 11 8 / pF Total Capacitive Charge @ VR=800V QC 8 / nC Reverse leakage current @VR=1200V TJ=25℃ Reverse leakage current @VR=1200V TJ=150℃ IR 1 8 20 / μA

　   碳化硅肖特基二極管的應用

　　SiC肖特基二極管主要應用于混合動力、光伏逆變器、礦機電源、電焊機和充電樁。

　　碳化硅肖特基二極管（SiCSBD）是一種單極型器件，采用結勢壘肖特基二極管結構（JBS），因此相比于傳統的硅快恢復二極管（SiFRD），碳化硅肖特基二極管具有理想的反向恢復特性?？梢杂行Ы档头聪蚵╇娏?，具備更好的耐高壓能力。另一個重要的特點是碳化硅肖特基二極管具有正的溫度系數，隨著溫度的上升電阻也逐漸上升，這與硅FRD正好相反。這使得碳化硅肖特基二極管非常適合并聯實用，增加了系統的安全性和可靠性。在器件從正向?qū)ㄏ蚍聪蜃钄噢D(zhuǎn)換時，幾乎沒有反向恢復電流，反向恢復時間小于20ns，甚至600V10A的碳化硅肖特基二極管的反向恢復時間在10ns以內。因此碳化硅肖特基二極管可以工作在更高的頻率，在相同頻率下具有更高的效率
