MagnTek麥歌恩代理商京柏微代理MT9221/MT9223系列產品是一種基于霍爾效應的隔離線性電流傳感器系列，用于工業、商業和通信系統中的交流或直流電流傳感。每個MT 9223由一個精確的、低偏置的線性霍爾電路組成，其低電阻電流導體路徑位于芯片表面附近，通過這種低電阻電流導體路徑流動的電流產生一個磁場，霍爾LC將其轉換成比例電壓。為了拒絕共模，對電流進行了差分感知.領域，改善。精確無磁噪聲環境。通過磁場與霍爾傳感器的接近來優化器件的精度。精確的比例電壓由低偏移，斬波穩定的BCD霍爾LC提供，在制造時已被精確地校準。器件的輸出具有正斜率(>VOQ)，“電流從引腳1和2增加到引腳3和4)。這種導電暫停的內部電阻通常為1.2 MQ，提供低功率損耗?！睂w感應器的端子是從信號引線(引腳5到8)電隔離的。這使得MT9223電流傳感器集成電路可以在高側電流感測應用中使用，而無需使用其他隔離技術。
Magntek麥歌恩代理MT9221/MT9223系列參數：
- - 電壓范圍4.5~5.5V
- - 溫度范圍-40~125℃
- - 高速帶寬150kHz
- - 非線性度＜±0.5% (typ.)

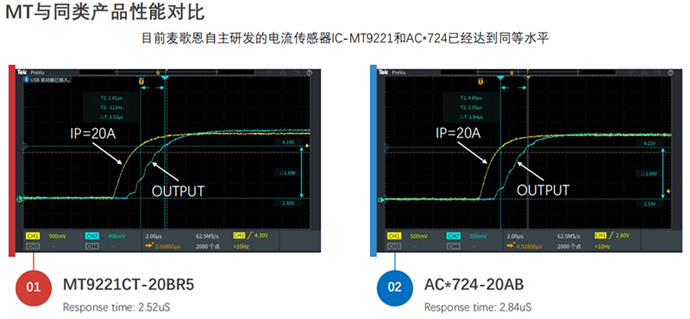

- - 響應時間 < 4us (typ.)
- - 低噪聲 120uA/√Hz (typ.)
- - 隔離電壓 2400 VRMS
- - 最大±50A測量范圍
- - 外部磁場干擾抑制能力
- - 內部集成電流導體回路
- - 內部集成溫度補償
- - 零磁滯
- - 比例輸出
- SOP-8
MagnTek麥歌恩代理商京柏微代理MT9221/MT9223系列由于芯片中集成了內置磁路，用戶可將芯片直接串接在被測電流回路中，并且無需復雜的外圍電路便可實現具有2600Vrms或2400Vrms隔離的交直電流（0~±50A）檢測解決方案。芯片內部集成溫度補償電路保證在整個工作溫度范圍內提供優異的溫度特性，該芯片在出廠時已對靈敏度以及靜態（零電流）輸出電壓進行校準，在全溫度范圍內提供低于 ±1.5% 的典型準確特性。推薦應用領域：光伏，不間斷電源，變頻器，伺服系統等。
MT9221/MT9223選型表格：
交流型號電流范圍
MT9221CT-06BR56A
MT9221CT-10BR510A
MT9223CT-20BR520A
MT9223CT-25BR525A
MT9223CT-30BR530A
MT9223CT-40BR540A
MT9223CT-50BR550A
直流型號電流范圍
MT9221CT-12UR512A
MT9223CT-20UR520A
MT9223CT-30UR530A
MT9223CT-35UR535A

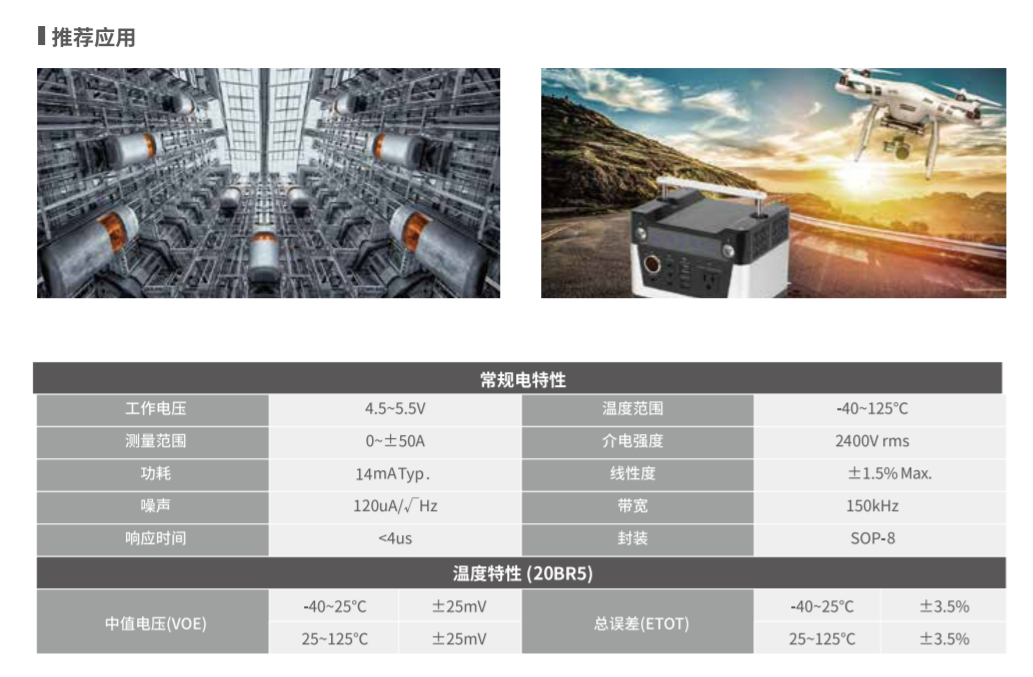

應用領域

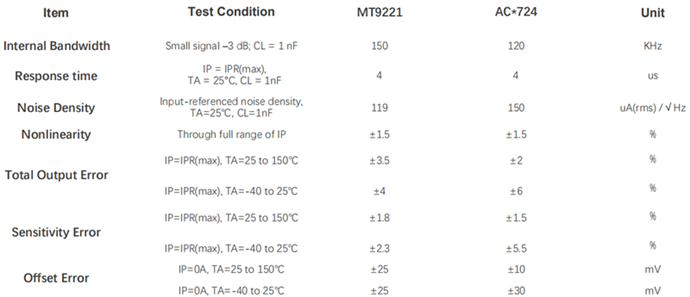

?Pin to Pin 替換 ACS712 或 ACS724
?小功率逆變器電流檢測
?電機相位和軌道電流檢測
? PV串式逆變器
?充電器和轉換器
?開關電源
?過電流保護
| 型號 | 電流范圍(A) | 供電電壓 (V) | 工作溫度(℃) | 靜態輸出(V) | 帶寬(KHz) | 響應時間 | 封裝類型 |
|---|---|---|---|---|---|---|---|
| MT9221 | ±5，±6，±10，±20，±25，±30，12，20，30 | 4.5~5.5 | -40~125 | 50% VCC 10% VCC | 150 | <4 | SOP-8 |
| MT9222 | ±20，±30，±50，±65，40，50 | 4.5~5.5 | -40~125 | 50% VCC 10% VCC | 150 | <4 | SOP-16W |
| MT9223 | ±20，±25，±30，±40，±50，20，30，35 | 4.5~5.5 | -40~125 | 50% VCC 10% VCC | 150 | <4 | SOP-8 |
| MT9522 | ±20A, ±30A, ±40A, ±50A, ±65A, ±80A,+30A, +50A | 3~3.6/4.5~5.5 | -40~125 | 50%VCC/10%VCC/2.5V/1.65V/0.5V | 250 | <2.2 | SOP-16W |
| MT9523 | ±5A, ±10A, ±20A, ±25A, ±30A, ±40A, ±50A ,+10A, +20A, +30A | 3~3.6/4.5~5.5 | -40~125 | 50%VCC/10%VCC/2.5V/1.65V/0.5V | 250 | <2.2 | SOP-8 |
| MT9532 | ±20A, ±30A, ±40A, ±50A, ±65A, ±80A, +30A, +50A | 3~3.6/4.5~5.5 | -40~125 | 50%VCC/10%VCC/2.5V/1.65V/0.5V | 1000 | <1 | SOP-16W |
Magntek麥歌恩代理商電源傳感器產品簡介：低成本，高精度電流檢測方案，該方案結構簡單，由于芯片中集成了內置磁路，用戶可將芯片直接串接在被測電流回路中，并且無需復雜的外圍電路便可實現一個具有2400Vrms介電強度的交直電流（0~±50A）隔離檢測方案。該芯片在出廠時已對靈敏度以及靜態（零電流）輸出電壓進行校準，在全溫度范圍內提供低于 ±1.5% 的典型準確性。推薦應用：光伏，不間斷電源，變頻器，伺服系統等。
